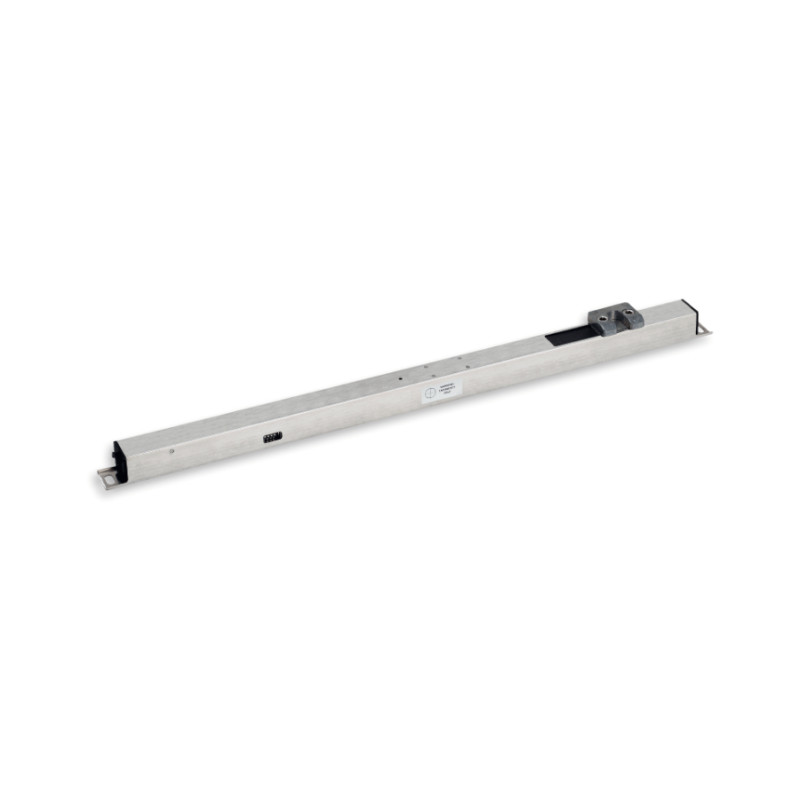

E-LOCK ULTRAFLEX UCS 24 Vdc - Actuador lineal para ventanas con herrajes perimetrales móviles

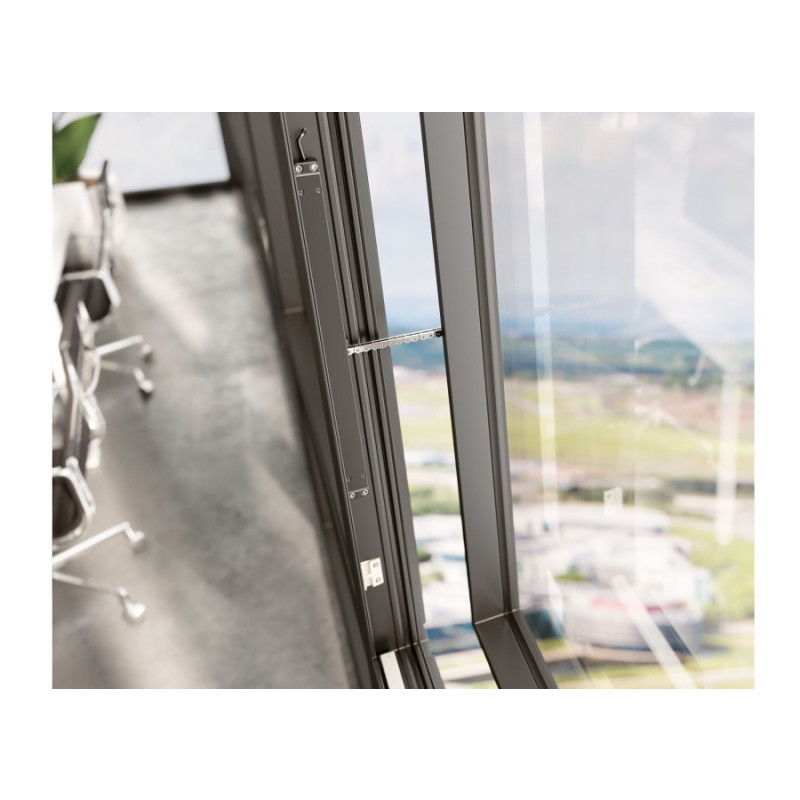

E-LOCK ULTRAFLEX UCS es el actuador lineal diseñado para
bloquear y desbloquear automáticamente los herrajes perimetrales de las ventanas.

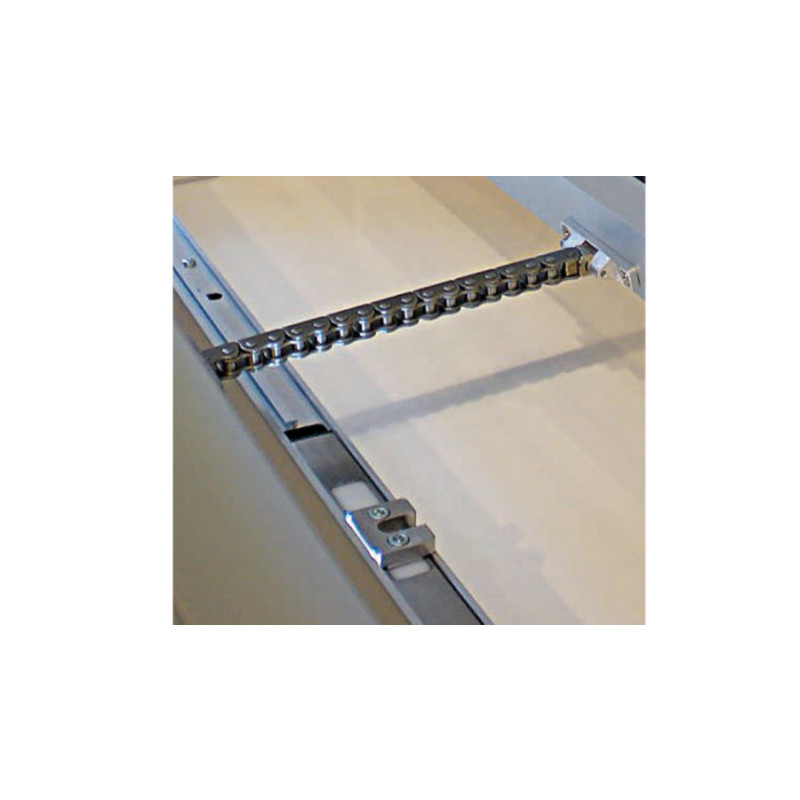

Utilizado en combinación con un actuador de cadena (series QUASAR, VEGA, NANO 24 Vdc), garantiza
la máxima estanqueidad durante el cierre de la ventana, incluso en presencia de múltiples puntos de bloqueo.
Disponible en versión con estribos (instalación en el interior del perfil) o con horquilla larga (instalación en el exterior sobre perfil fresado), E-LOCK se adapta a diferentes configuraciones arquitectónicas. También es compatible con sistemas SHEV (Ventiladores de extracción de humo y calor) según EN 12101-2.
Características principales E-LOCK ULTRAFLEX UCS 24 Vdc
- Movimiento lineal para operación de herrajes perimetrales;
- Alta fuerza de bloqueo (600 N en empuje y tracción);
- Carrera seleccionable: 19 o 38 mm (mediante interruptores DIP internos);
- Carcasa de acero inoxidable, resistente y duradera;
- Posibilidad de montaje en ambos lados gracias a la placa reversible;
- Mecanismo de liberación manual para emergencias incluido;
- Compatible con actuadores UCS 24V series QUASAR, VEGA y NANO;
- Versión BMS disponible para gestión a través del Sistema de Gestión de Edificios;
- Funcionamiento lógico sincronizado con actuador de cadena (secuencia automática de apertura/cierre).
Especificaciones técnicas E-LOCK ULTRAFLEX UCS 24 Vdc
- Alimentación: 24 Vdc ±10%;
- Consumo de corriente con carga máxima: 0,3 A;
- Recorrido seleccionable: 19 mm o 38 mm;
- Velocidad de carga completa: ~1,6 mm/s;
- Fuerza: 600N (empujar y tirar);
- Fin de recorrido: sensor Hall;
- Protección: Apagado electrónico en caso de error;
- Grado de protección: IP32;
- Comando: Invertir polaridad;
- Conexión en paralelo: compatible;
- Montaje: con soportes o horquilla larga (kit específico);
- Compatibilidad SHEV: cumple con la norma EN 12101-2;
- Temperatura de funcionamiento: -10°C a +60°C (uso en interiores);
- Tamaño compacto, instalación integrable en el perfil de la ventana.
Modo de instalación E-LOCK ULTRAFLEX UCS 24 Vdc

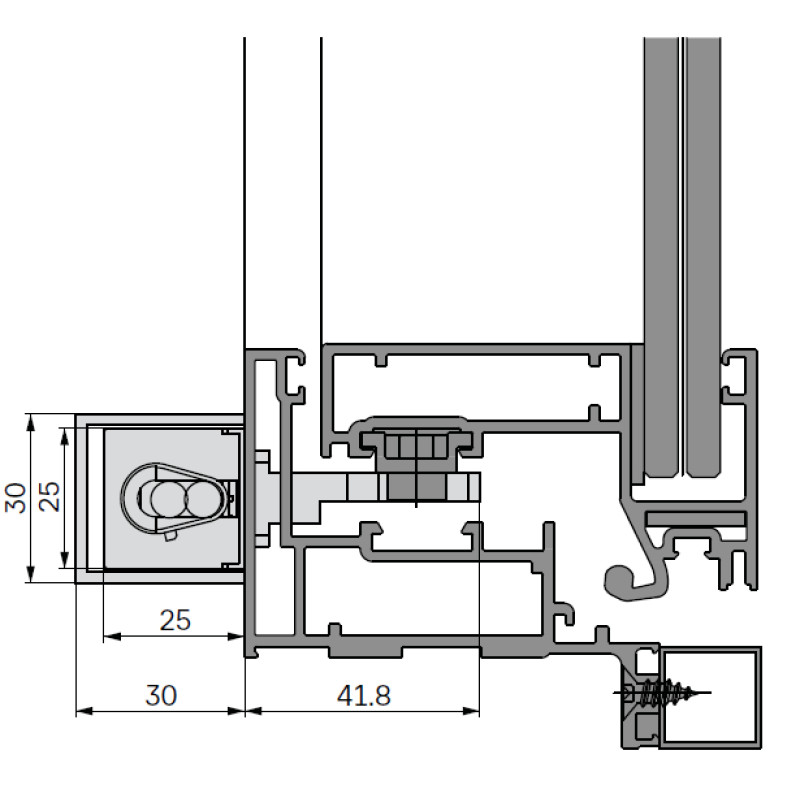

- Con soportes : actuador integrado en el interior del perfil de la ventana;
- Con horquilla larga : actuador exterior al perfil, con conexión al herraje mediante fresado;
- El orificio de acceso para la liberación de emergencia debe ser visible y estar marcado durante la instalación;
- Compatible con secuencias de apertura y cierre automático mediante lógica E-Lock + actuador de cadena.
Seguridad y mantenimiento E-LOCK UCS 24 Vdc
- El mecanismo de emergencia permite la liberación manual en caso de corte de energía;
- Sistema protegido por retorno a posición de seguridad en caso de obstáculos o baja tensión;
- La instalación debe ser realizada únicamente por personal cualificado.
