Soporte portabisagras de acero para fijar las contraventanas
Soporte ideal para montar contraventanas en la pared con top coat de 10 cm

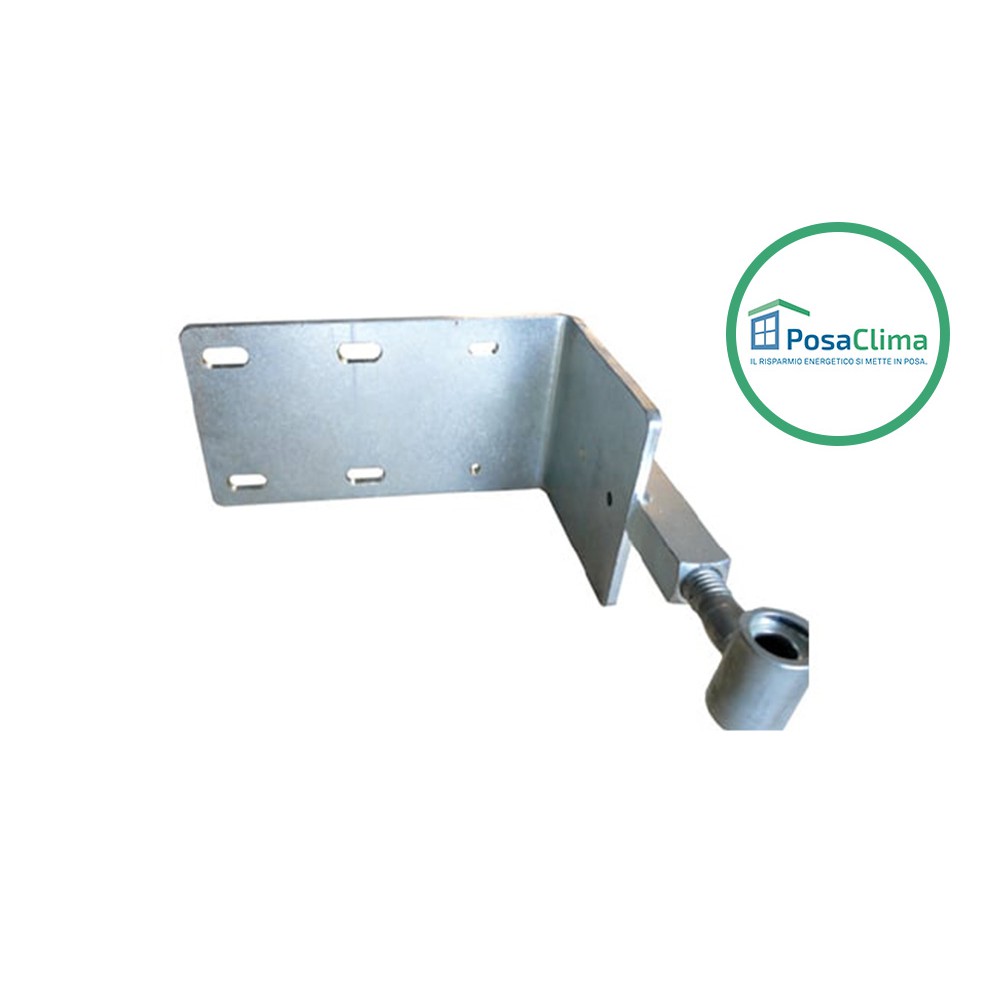

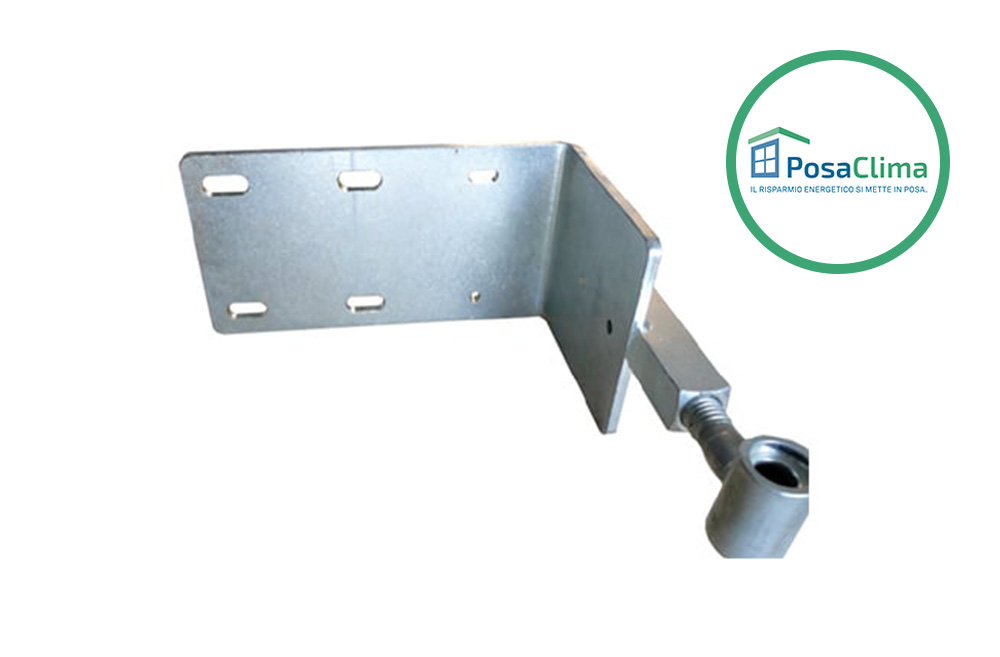

Escuadra portabisagras especial en acero de 5 mm de espesor con capacidad de hasta 100 kg por punto, específicamente diseñada para la
fijación de las bisagras de las contraventanas a la pared en el caso de que la capa exterior tenga un
espesor superior a 10 cm .
Debe fijarse a la pared con 4 tornillos y el tapón químico siguiendo las instrucciones a continuación. La bisagra que se atornilla en el casquillo soldado en el soporte puede salir hasta 5 cm del extremo. De esta forma, con un solo estribo se soluciona el problema de un aislamiento con un espesor mínimo de 115 mm hasta un máximo de 165 mm. El orificio para la bisagra tiene un diámetro de 10 mm; la rosca es del tipo MA.
Dimensión: 150 mm x 115 mm
Instrucciones para montar las contraventanas en la capa exterior.
- Para una correcta instalación de los soportes portamapas de Posaclima, se parte de la construcción de un contramarco de contraventana de 4 lados específico utilizando, por ejemplo, el perfil Termoframe Comfort;
- A continuación, se colocan en este contramarco los soportes porta ciegos: gracias al diente de alineación realizado en los soportes, alinearlos a lo largo del borde será muy sencillo;
- Este contramarco de contraventana se fija luego directamente en la pared de modo que el soporte retroceda con respecto al cable del haz terminado en aproximadamente 1,5 cm.
- Este espacio lo utilizará el conductor de abrigos para insertar el estribo en el abrigo. (Fig.1) y después de llenarlo con espuma (Fig.2) reconstruirá el hombro (Fig.3);
- El contramarco de madera que hicimos para el posicionamiento de los soportes porta persianas y que fijamos a la pared también actuará como aislante, eliminando el puente térmico entre el soporte y la pared.
